Виброразгрузочное устройство Ш2-ХМГ-150/200

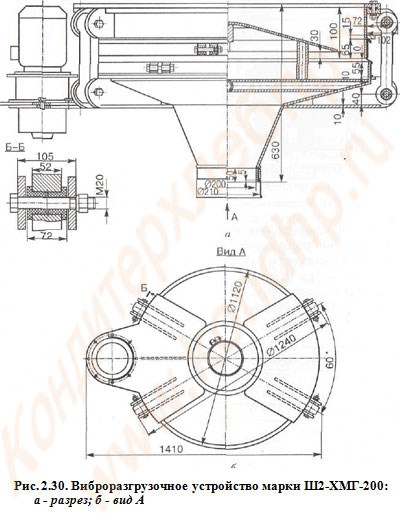

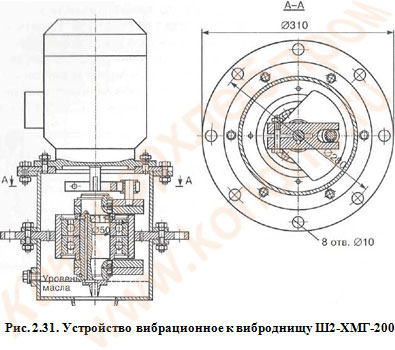

Принцип работы этого устройства основан на использовании постоянно работающих в условиях высокочастотных колебаний днищ. Применение устройств подобного типа позволило увеличить массовый расход муки при разгрузке силоса М-135. При этом использование вибрации обеспечило возможность сочетания сводообрушения с регулированием производительности истечения за счет изменения частоты и амплитуды виброколебаний. В данном случае виброразгрузочное устройство Ш2-ХМГ обеспечивает производительность разгрузки силоса М-135 в диапазоне 0,1...16,0 т/ч с точностыо +10 % за счет изменения массы дебалансов и расположения их на валу вибрационного устройства (рис. 2.31). Для силосов меньшей вместимости разработан типоразмер виброразгрузочного устройства марки Ш2-ХМГ-150 (см. табл. ).

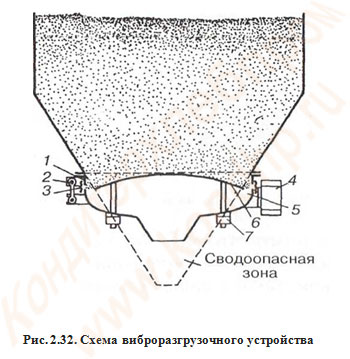

Наиболее сводоопасна нижняя зона разгрузочной воронки силоса (бункера). Именно здесь диаметр бункера сужается настолько, что позволяет своду опираться на стенки. Значительная высота столба материала, мелкодисперсность муки, не вовремя приложенная уплотняющая вибрация и прочие факторы резко увеличивают механическую прочность динамического свода. При эксплуатации устройства Ш2-ХМГ сводоопасная зона ликвидируется и заменяется виброразгрузчиком (рис. 2.32). Устройство состоит из переходника-цилиндра 1, рычагов с сайлент-блоками 2, эластичного уплотнения 3, серийного вибратора 4, днища выпуклого 5, рассекателя 6 и регуляторов 7.

В статическом состоянии мука лежит на рассекателе, а разгрузочная зона устройства свободна от продукта и, таким образом, уплотнения и сводообразования муки в выпускном отверстии в период ее отлежки не происходит.

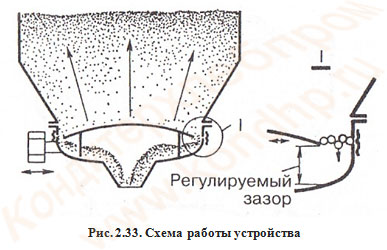

Во время работы вибратор создает циклические возмущения воздействия в горизонтальной плоскости, которые вызывают вибрацию выпуклого днища и жестко связанного с ним рассекателя. Разрушается заклиненная структура частиц (рис. 2.33) и начинается разгрузка продукта. Мука скользит по рассекателю, попадает на выпуклое днище и в режиме свободного истечения покидает бункер. Нормальные составляющие горизонтальных вибрационных усилий передаются в лежащие выше слои муки благодаря криволинейной поверхности рассекателя; тем самым устраняется опасность слеживания продукта. Сайлент-блоки не передают вибрацию на стенки бункера, а следовательно, и на несущие конструкции здания.

Технические характеристики виброразгрузочного устройства

Показатель	П12-ХМГ-200	II12-XMГ-150
Производительность, т/ч	7,2	4,0
Условный проход D, мм	200	150
Мощность, кВт	0,55	0,37
Габаритные размеры, мм наружный диаметр устройства наружный диаметр соед. фланца диаметр внутренний высота	1240 1120 1016 650	820 700 350
Масса, кг	320	250
