Весовой дозирующий комплекс для затаривания воротниковых мешков

  1. НАЗНАЧЕНИЕ
Весовой дозирующий комплекс для затаривания воротниковых мешков (далее Комплекс) предназначен для фасовки сыпучих материалов в потребительскую упаковку – мешки воротниковые.
Весовой дозирующий комплекс применяется в производственных процессах химической, пищевой, строительной и др. отраслях.
Весовой дозирующий комплекс может работать как в цехах так и отрытых площадках под навесом при температуре не ниже +5 градусах С.
  2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОМПЛЕКСА

Наименование характеристики	Значение
Предел взвешивания, кг	От 5 до 50
Производительность, м3/час	7
Масса не более, кг.	50
Ширина, мм.	1200
Длина, мм.	2800
Высота, мм.	2000

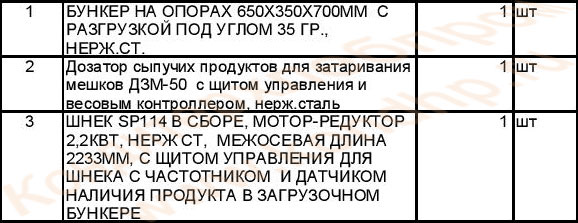

  3. КОМПЛЕКТНОСТЬ



4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Устройство:
Весовой дозирующий комплекс для затаривания клапанных мешков представляет собой, легко собираемую, конструкцию.

Комплекс состоит из:

1. Шнек SP114 в сборе с мотор-редуктором L=2233мм. Спираль d=95мм нерж. ст. На узел выгрузки установлен мотор-редуктор РС090 2,2кВт, 378об/мин. Узлы шнека изготовлены из нержавеющей стали.
2. Шнек в сборе крепиться к бункеру на опорах 650х350-700 мм. С разгрузкой под углом 35 град. Изготовлен из листовой нерж. стали.
3. Дозатор сыпучих продуктов ДЗМ-50 с зажимом для крепления воротниковых мешков. Представляет собой воронку с крепежным хомутом для мешков, закрепленную на тензостойке. Соприкасающиеся с продуктом детали выполнены из нерж. стали, несоприкасающиеся из углеродистой стали.
4. Щит управления комплексом. Описание смотри в приложении.

Принцип работы:

1. Закрепить пустой мешок на загрузочной воронке дозатора ДЗМ-50 с помощью хомута.
2. Включить шнек
3. Достигнув заранее заданного веса в мешке, подается команда на выключение шнека.
4. Снять мешок с патрубка, закрыть клапан и уложить на поддон.

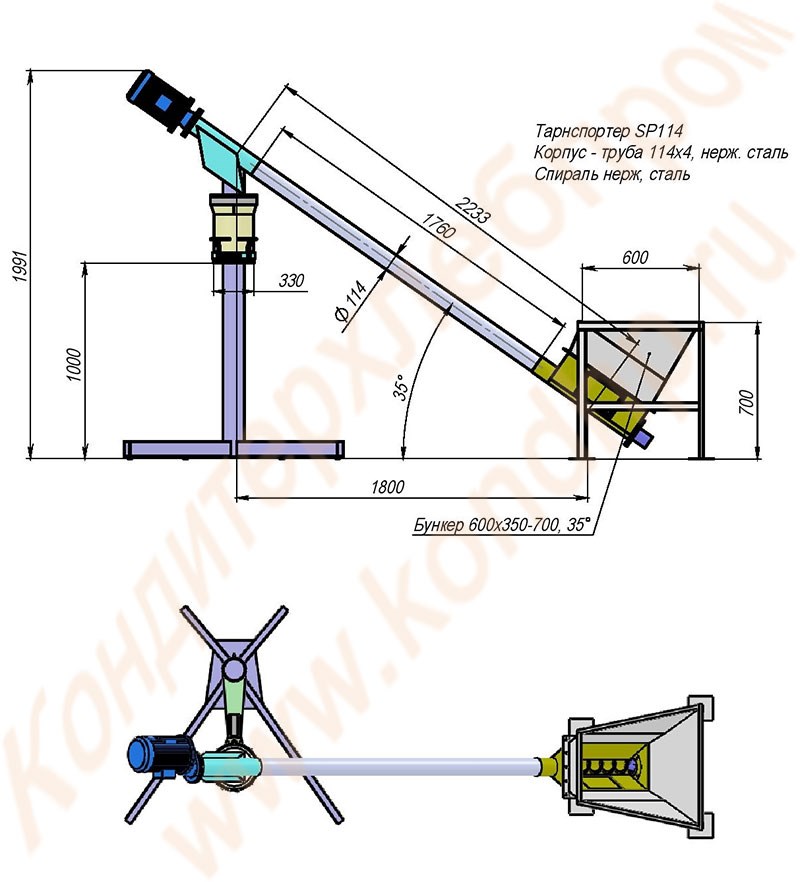

Сборочный эскиз комплекса и габаритные размеры:
