Установка для для очистки корпусов конфет, мармелада от крахмала с вибролотком

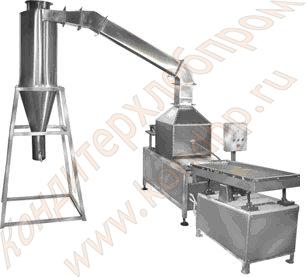

Установка для очистки корпусов конфет, мармелада от крахмала c вибролотком

Техническая характеристика:

1. Назначение: обдувка сжатым воздухом корпусов ликерных, помадных конфет, мармелада с целью очистки от крахмала. Машина может комплектоваться компрессором, который устанавливается отдельно.

2. Скорость цепи, м/мин 5

3. Установленная мощность, кВт 0,75

4. Давление воздуха, кг/кв. см 6

5. Расход воздуха, куб. м /час 25

6. Масса, кг 350

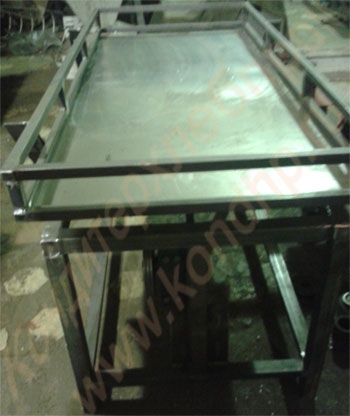

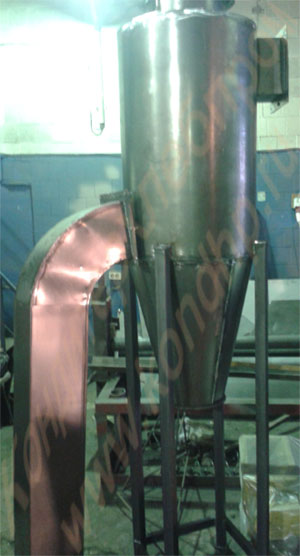

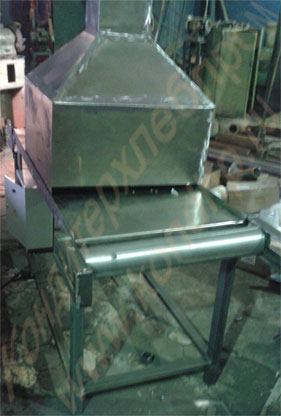

Работает следующим образом: конфеты или мармелад, отлитые в крахмал перекладывают вручную (т.к. ликерные сорта очень нежные) на сетчатый вибролоток, где под действием вибрационных сил совершается колебательное направленное движение изделия, при котором лишний крахмал, находящийся на корпусах изделия удаляется (грубая очистка). Из вибролотка изделия попадают на непрерывно движущуюся ленту конвейера обдувки. Назначение конвейера обдувки – удалить оставшийся на корпусах изделий крахмал. Обдув изделий происходит в камере обдувки в зоне, где они интенсивно обдуваются вращающимися форсунками. Очищенные от крахмала изделия , собираются на лоток или в гофрокороба, которые направляются на упаковку. Находящийся в камере обдувки крахмал засасывается вентилятором и оседает в циклоне разгрузителя.

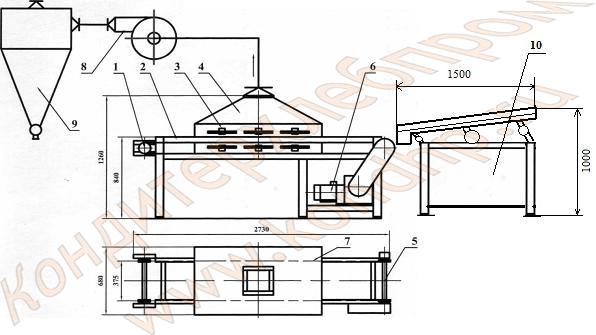

1-натяжной вал, 2- рама, 3- вращающиеся форсунки,

4- зонд, 5- приводной вал, 6- привод, 7- цепной транспортер,

8- вентилятор, 9- циклон, 10- вибролоток.
