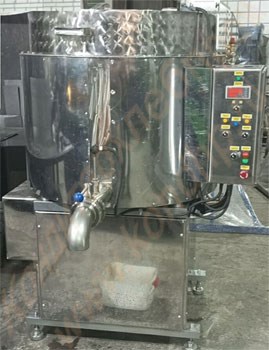

Темперирующие машины МТ-100НП и МТ-250 НП с нижним приводом
1. НАЗНАЧЕНИЕ:
1.1. Темперирующие машины МТ-100-НП и МТ-250-НП (далее по тексту „машины”) предназначены для перемешивания с подогревом при необходимой температуре шоколадных, начиночных и различных жидких кондитерских масс
1.2.Машины изготовлены в климатическом исполнении УХЛ 4 ГОСТ 15150
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
2.1. Вместимость рабочая, л | 100 | 250 |
2.2. Частота вращения вала мешалки, об /сек | 0,4 | |
2.3. Привод мощность, кВт | 1,5 | 5,5 |
число оборотов об./мин | 28 | |
2.4. Обогрев емкости - водяной или электрический Мощность тэнов, кВт |
6,0 | 9,0 |
2.5. Размеры габаритные, мм, не более длина ширина высота |
1320 966 1360 |
1550 1100 1550 |
Масса, кг не более | 520 | 750 |
3. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
3.1 Кондитерские массы, подлежащие обработке, поступают в емкость по трубопроводу или их загружают вручную (при густой массе), при этом жидкие компоненты могут подаваться через отверстие в неподвижной части крышки. После заполнения емкости массой (достижения заданного уровня), емкость закрывается крышкой, включается привод мешалки открываются вентили подачи воды, пара и сброса отработанной воды. Для снижения температуры массы в водяную рубашку подается холодная вода, для повышения температуры - пар. Температура нагрева массы регулируется логометром. Приготовленная масса через спускное отверстие поступает для дальнейшей переработки. Контроль за работой машины осуществляется с пульта управления.
4. МАШИНА СОСТОИТ ИЗ СЛЕДУЮЩИХ ОСНОВНЫХ ЧАСТЕЙ:
- рама- привод
- емкость
- вал рабочий
- пульт управления
4.1. Рама представляет собой сварную конструкцию, на которой закреплены привод и емкость.
4.2. Привод состоит из электродвигателя, клиноременной передачи и редуктора.
4.3. Емкость представляет собой цилиндрическую ванну с рубашкой. В рубашку вода необходимой температуры может поступать от внешнего источника. Предусмотрена возможность подогрева воды в рубашке при помощи тэнов, размещенных в нижней части рубашки емкости. По центру емкости установлена стойка, где размещен рабочий вал.
4.4. Вал рабочий состоит из вала приводного и закрепленного на его верхнем конце планетарного редуктора. Из редуктора выходит вал с лопастями, расположенными под углом к оси вала. На противоположном конце корпуса планетарного редуктора жестко закреплена рамка с ножами, снимающими продукт со стенок и дна емкости.
4.5. Пульт управления представляет собой ящик, внутри которого размещена пускозащитная аппаратура, а на передней панели находятся кнопки управления машиной. Пульт закреплен на раме машины при помощи стойки. Вращая стойку и пульт можно добиться оптимального расположения пульта относительно оператора.
