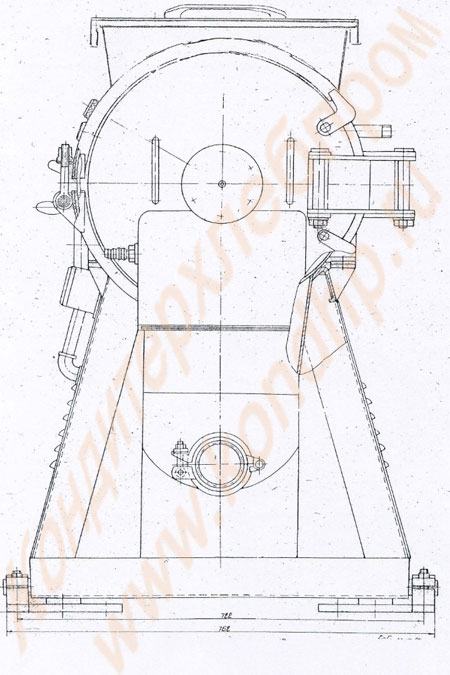

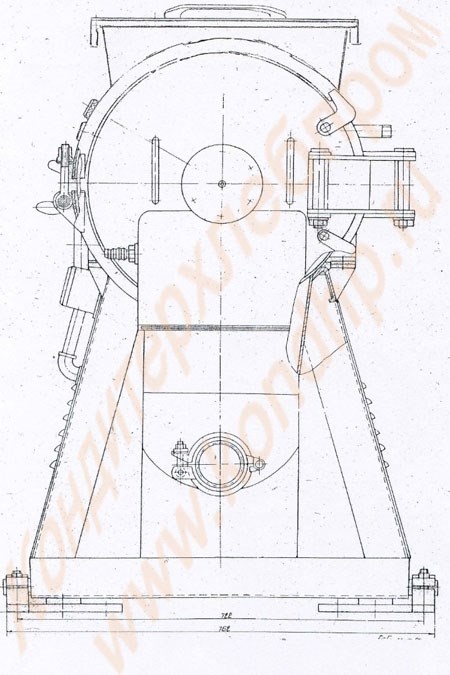

ПРОТИРОЧНАЯ МАШИНА ПМ-Т1-2У


Машина протирочная ПМ - Т1-2У предназначена для протирания томатов, семечковых и косточковых плодов, овощей и ягод, а также полуфабрикатов из этого сырья. Машина состоит из протирки с механизмом регулирования угла опережения бичей и механизмом для регулирования зазора между бичом и ситом сварной станины, на которую устанавливается протирка; электродвигателя с клиноременной передачей и плитой с устройством для натяжения ремней.
Протирка имеет две конструкции как ситового барабана так и бичей.
Для не косточковых продуктов бичи представляют собой пластины, установленные на бичедержателях. Ситовой барабан состоит из двух крайних и одного среднего колец, связанных между собой стяжками. Между кольцами с помощью зажимных планок натягиваются участки сит.
Для косточковых продуктов бичи представляют собой набор шарнирно висящих на осях молоточков и пластин, которые под действием центробежной силы отбрасываются к поверхности сита протирки. При работе молоточки разбивают мякоть плода и вместе с установленными за ними пластинами протирают его. Ситовой барабан в этом случае состоит из двух эксцентрических колец и сита.
Машина работает следующим образом. Продукт, поступает в протирку через бункер, конусом-отражателем и заходной частью бичей забрасывается внутрь протирочного барабана к ситу. Здесь он подхватывается бичами, вращающиеся с большой скоростью, и за счет центробежной силы прижимается к поверхности ситового барабана. Жидкая фаза проходит через отверстия сита в приемный бункер. Отходы остаются на стенке и выводятся за счет угла опережения бичей из машины через отверстие в крышке.
В случае необходимости защиты продукта от аэрации в бункере предусмотрен штуцер для подвода пара.
  ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА


Производительность: плодам, овощам, ягодам, т/ч по косточковым, т/ч	7 2
Установленная мощность, кВт	7,5
Число оборотов рабочего вала, об/мин. по косточковым	700 330, 410, 445
Количество бичей, шт.	4
Диаметр отверстий в ситах, мм для косточковых	0,8; 1,2; 1,5 3,0; 5,0
Габаритные размеры, мм	1770 * 770 * 1115
Масса, кг.	500
