Просеиватели муки шнековые, малогабаритные Ш2-ХМЕ, Ш2-ХМЕ-6
Просеиватели муки шнековые, малогабаритные Ш2-ХМЕ, Ш2-ХМЕ-6
Просеиватели муки шнековые, малогабаритные Ш2-ХМЕ, Ш2-ХМЕ-6
Артикул:
2530
Под заказ
Количество:
Просеиватели малогабаритные для муки Ш2-ХМЕ и Ш2-ХМЕ-6 предназначены для контрольного просеивания муки пшеничных и ржаных сортов от посторонних, в том числе ферромагнитных примесей, на предприятиях хлебопекарной и других отраслей пищевой промышленности.
Просеиватель состоит из просевающей части и устройства, обеспечивающего улавливание ферромагнитных примесей из просеянной муки. Мука через патрубок поступает внутрь корпуса, где при помощи вращающегося вала захватывается шнеком, двигаясь к неподвижному, цилиндрическому, ситовому барабану. Проходя через ячейки сита, мука очищается и перемещается к разгрузочному патрубку. Отходы и посторонние примеси (сход) примеси выбрасываются через специальный патрубок. Мука, которая не успела просеяться за счет осевого перемещения, попадает на задний диск, который отражает назад непросеянную часть, заставляя ее допросеиваться.
Нижняя часть корпуса располагает устройством, улавливающим ферромагнитные примеси с помощью установленных магнитов. Просеянная мука проходит через эту систему магнитов -уловителей ферромагнитных примесей и выводится в транспортную систему или в емкость приема.
В процессе работы просеиватель экономичен в потреблении электроэнергии, надежен, долговечен.
Малогабаритный просеиватель может работать в сочетании с механическим транспортом (спиральные транспортирующие устройства Ш2-ХМЖ, шнеки, нории и т.п.), в системе пневмотранспортирования муки и с другим оборудованием.
Главные составляющие части просеивателя Ш2-ХМЕ:

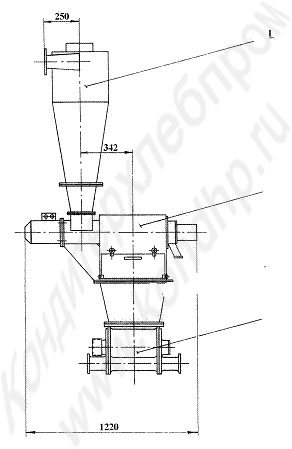

По заказам потребителей просеиватель комплектуется дополнительными узлами (циклоном, затвором, питателем) и адаптируется для работы в системе пневмотранспорта.
Просеиватель состоит из просевающей части и устройства, обеспечивающего улавливание ферромагнитных примесей из просеянной муки. Мука через патрубок поступает внутрь корпуса, где при помощи вращающегося вала захватывается шнеком, двигаясь к неподвижному, цилиндрическому, ситовому барабану. Проходя через ячейки сита, мука очищается и перемещается к разгрузочному патрубку. Отходы и посторонние примеси (сход) примеси выбрасываются через специальный патрубок. Мука, которая не успела просеяться за счет осевого перемещения, попадает на задний диск, который отражает назад непросеянную часть, заставляя ее допросеиваться.
Нижняя часть корпуса располагает устройством, улавливающим ферромагнитные примеси с помощью установленных магнитов. Просеянная мука проходит через эту систему магнитов -уловителей ферромагнитных примесей и выводится в транспортную систему или в емкость приема.
В процессе работы просеиватель экономичен в потреблении электроэнергии, надежен, долговечен.
Малогабаритный просеиватель может работать в сочетании с механическим транспортом (спиральные транспортирующие устройства Ш2-ХМЖ, шнеки, нории и т.п.), в системе пневмотранспортирования муки и с другим оборудованием.
Главные составляющие части просеивателя Ш2-ХМЕ:
- сварной корпус;
- ротор просеивателя;
- ситовый барабан;
- левый и правый подшипниковые узлы;
- привод с ременной передачей и ограждением;
- узел магнитной защиты.
| Параметры. | Ш2-ХМЕ | Ш2-ХМЕ-6 |
| Производительность, кг/ч, не более | 2500 | 6000 |
| Диаметр отверстия сита | 3 | 3 |
| Площадь ситовой поверхности, м2 | 0,2 | 0,36 |
| Напряжение питающей сети, В. | 380 | 380 |
| Установленная мощность, кВт | 0,75 | 2,2 |
| Габаритные размеры, мм | ||
| Длина | 942 | 1825 |
| Ширина | 323 | 730 |
| Высота | 438 | 860 |
| Масса, кг | 90 | 240 |
По заказам потребителей просеиватель комплектуется дополнительными узлами (циклоном, затвором, питателем) и адаптируется для работы в системе пневмотранспорта.
