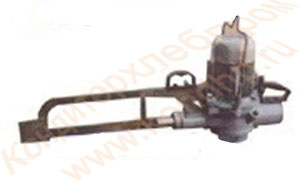

Пила ленточная для продольной распиловки туш К7-ФПТ

Электропила К7-ФПТ предназначена для продольной распиловки туш крупного рогатого скота и свиней на полутуши в цехах первичной переработки скота и свиней на мясокомбинатах.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ:

Электропила (приложение А) состоит из корпуса 1, в котором размещен кривошипно-шатунный механизм (коленвал) 5, приводящийся во вращение электродвигателем 2, вертикально закрепленным на верхнем фланце корпуса болтами. Коленвал 5 посредством шатуна и штока 15 сообщает возвратно-поступательное движение полотну 13, к штоку 16, а второй свободно скользит в направляющих лучка 18, прикрепленного болтами к корпусу 1. Другой шатун коленвала 5 соединён с противовесом 7, перемещающимся возвратно-поступательно в другой части корпуса 1 и служащий для уменьшения вибрации электропилы. Шток 16 и противовес 7 перемещаются в бронзовых втулках, запрессованных в корпусе 1, положение коленвала 5 в корпусе 1 регулируется гайкой, которая фиксируется крышкой с штифтом, расположенной на поддоне 6. Поддон закрывает нижнюю часть корпуса 1 и является резервуаром для смазочного масла.

Смазка трущихся деталей осуществляется за счёт разбрызгивания масла разбрызгивателем, установленным на коленвале 5. В верхней части корпуса имеется сапун для сообщения внутренней части корпуса с атмосферой на поддоне 6 имеется две пробки, верхняя для контроля уровня масла, нижняя для его слива. Для предотвращения выброса масла из корпуса по штоку 16 имеется уплотнение из сальниковой набивки, которое поджимается гайкой 20. В работе положение электропила подвешивается за подвеску 17, которая прикреплена к корпусу 1. На подвеске имеется фиксатор для фиксации электропилы в горизонтальном положении.

Примечание – В связи с постоянной работой по совершенствованию изделия в конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем описании.

Включение электропилы осуществляется кнопкой размещенной на ручке.
