Переключатели двухходовые марок Ш2-ХМБ-50 и Ш2-ХМБ-75
Переключатели двухходовые марок Ш2-ХМБ-50 и Ш2-ХМБ-75
Переключатели двухходовые марок Ш2-ХМБ-50 и Ш2-ХМБ-75 (рис. 1) предназначены для изменения направления движения муки при ее пневмотранспортировании с магистрального направления на боковой отвод и обратно.
Применяются в складах бестарного хранения муки на предприятиях хлебопекарной промышленности.
Изготовляются по категории 2 по ГОСТ 15150-69 в климатических исполнениях: У - для внутреннего рынка и для экспорта в страны с умеренным климатом; Т - для экспорта в страны с тропическим климатом.

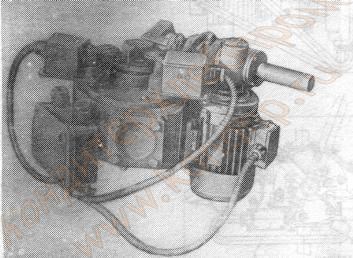

Рис. 1. Переключатель двухходовой .марки Ш2-ХМБ-75
Технические характеристики
Ш2-ХМБ-50 Ш2-ХМБ-75
Диаметр патрубков, мм 50 75
Рабочее давление транспортирующего воздуха, МПа (кгс/см2) 0,39(4) 0,39(4)
Время переключения, с . . 30+0,2 30+0,2
Установленная мощность, кВт 0,25 0,25
Потребляемая электроэнергия, кВт-ч 0,01 0,01
Габаритные размеры, мм:
длина 600 620
ширина . . . . 420 430
высота 38С 400
Масса, кг . . 42 48
ОПИСАНИЕ КОНСТРУКЦИИ
Переключатель двухходовой марки Ш2-ХМБ-50 (рис. 2) устанавливается на разветвлене пневмопроводов и состоит из корпуса 1, электродвигателя 2, рукоятки 3, червячного редуктора 4, двух конечных выключателей 5, пробки 6 и клеммной коробки 7.
Управление двухходовым переключателем может быть ручным или с помощью электропривода. Ручное переключение осуществляется с помощью отсоединенной от винта редуктора рукоятки, которая жестко соединена с цилиндрической шейкой пробки переключателя. При повороте рукоятки пробка вращается в корпусе, в котором имеются три отверстия. Отверстие одного из направлений в корпусе совпадает с отверстием в пробке (рис. 3), и поток муки направляется в нужный мукопровод.

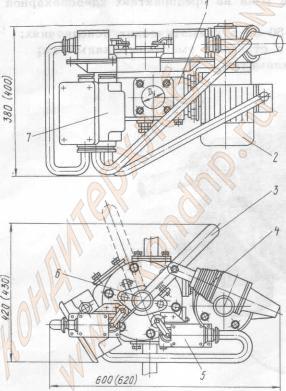

Рис. 2. Общий вид переключателя двух ходового марки Ш2-ХМБ-50 (Ш2-ХМБ-75)
