Мукопросеиватель Бурат ПБ-4 шнековый малогабаритный горизонтальный

Назначение

Мукопросеиватель для пневмотрасс Бурат ПБ-4 предназначен для непрерывного контрольного просеивания и удаления из нее феромагнитных примесей.при подаче муки пневмотранспортом. Также, используется в линиях с механической подачей муки (жесткие и гибкие шнеки).

Технические характеристики

Принцип работы

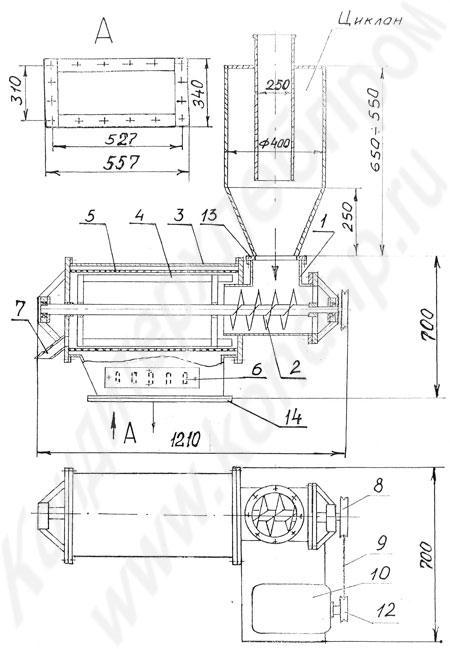

Мукопросеиватель представляет собой корпус с приемным патрубком, внутри которого расположен горизонтальный несущий вал, на котором в зоне приемного патрубка находятся перья подающего шнека, а в зоне неподвижного ситового барабана лопасти ворошителя. Вал смонтирован в подшипниковых опорах. Под ситовым барабаном установлены магниты. В торцевой крышке корпуса имеется патрубок для удаления схода.

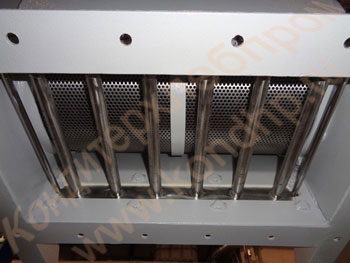

Мукопросеиватель оснащен системой металлоулавливания с использованием редкоземельных неодимовых магнитов NdFeB - 6 трубок нержавеющих. При подаче воздушно -мучной смеси в циклон, мука оседает на его конусной части и попадает в просеиватель. Вал просеивателя, вращаясь в подшипниковых опорах, транспортирует муку при помощи шнека на сито. Шнек изготовлен с переменным шагом для образования в нем мучной пробки, которая предотвращает попадание воздуха из циклона в просеиватель. Мука, попадая в приемную воронку просеивателя, захватывается перьями шнека и транспортируется в ситовый барабан. Лопасти ворошителя отбрасывают муку на внутреннюю поверхность ситового барабана. Просеянная мука проходит вниз через выходной патрубок (возможно изготовление по размерам Заказчика) и через магнитоулавливатели.

Особенности конструкции

• По умолчанию устанавливается сито: сетка плетёная из углеродистой стали с размером ячейки 2,8 мм.
• Возможна установка сетки с размером ячейки из ряда: 1,6; 2; 2,5; 2,8; 3,2 или 4 мм в том числе и из нержавеющей стали. Под заказ вместо сетки возможна поставка с перфорированным листом из углеродистой или нержавеющей стали с круглым отверстием диаметром из ряда: 1,5; 2; 2,5; 3 или 4 мм.

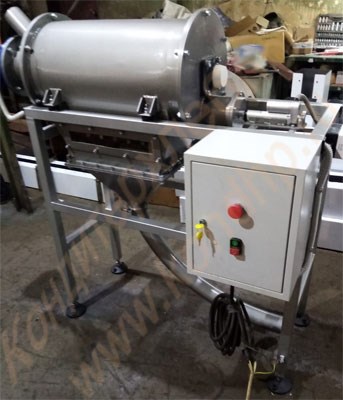

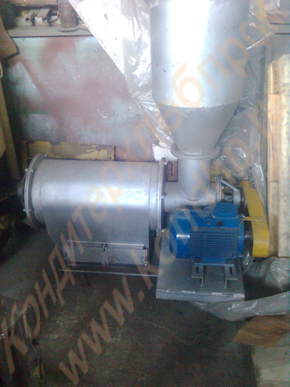

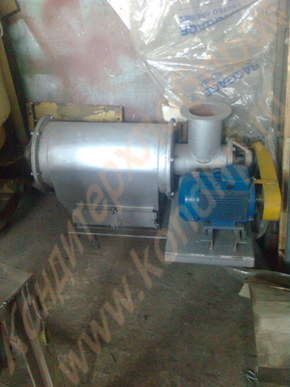

• Может быть установлен на раме и оснащен циклоном.
• Съёмный улавливатель металлических примесей с редкоземельными магнитами, срок службы которых не менее 12 лет. По истечении 12 лет максимум 10% магнитов могут ухудшить свои магнитные свойства, не ухудшая работоспособность изделия в целом.
• Производительность мукопросеивателя зависит от сорта муки, размера ячейки сита, типа сита (сетка или лист просечной), влажности муки. Чем меньше ячейка сита, тем меньше производительность.
• Также, производительность мукопросеивателя зависит от величины зазора между ситом и ворошителем. Величина зазора не должна превышать 3-5 мм. При большей величине зазора происходит падение производительности и увеличивается выброс схода с мукой. Трение ворошителя о ситовый барабан недопустимо-это может вызвать его разрыв.

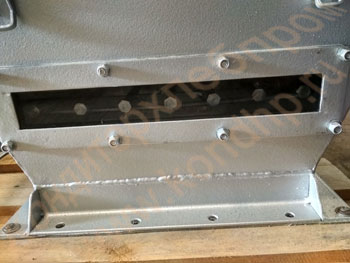

• Конструкция предусматривает возможность менять местами магнитный улавливатель и стекло для удобства обслуживания мукопросеивателя.
• Не комплектуется пультом и управляется с общего пульта управления линией.
