Мешкопрокидыватель пневматический МП-50/100

Мешкоопрокидыватель с пневмоприводом марки МП-50 и МП-100, предназначенный для облегчения подъёма и опорожнения мешков на предприятиях хлебопекарной и кондитерской промышленности, а также на других производствах, где требуется механизация ручного труда.
Мешкоопрокидыватель изготавливается из углеродистой окрашенной стали или из нержавеющей стали. Мешкоопрокидыватель комплектуется пневматикой фирмы FESTO.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование	Параметры
	МП-50	МП-100
Грузоподъёмность, кг	50	100
Высота подъёма, мм	950	950
Время подъёма, опускания, с	5-10	5-10
Наибольший угол наклона лотка к горизонту, град	15	15
Давление воздуха, мПа	0,6-1,0	0,6-1,0
Габаритные размеры, мм	1120х510х1090	1120х510х1090
Масса, кг	60	65

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

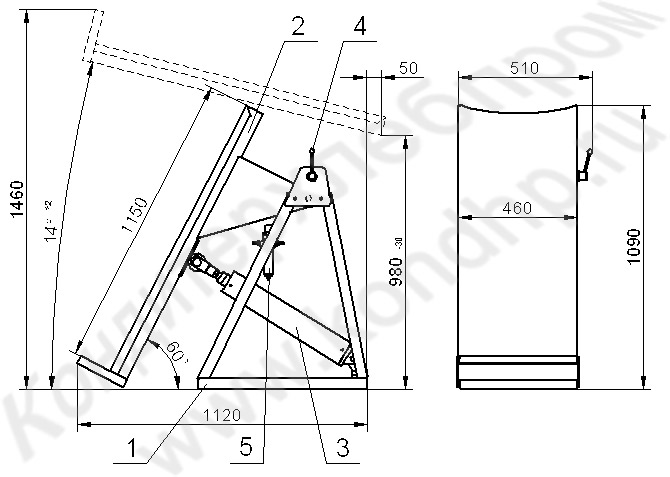

Мешкоопрокидыватель состоит из рамы 1, лотка 2, пневмоцилиндра 3, пневмопереключателя на три положения 4 и блока подготовки воздуха 5. на лоток укладывается мешок, затем рукоятка 4 поворачивается вправо и лоток поднимает мешок, поворачиваясь вокруг своей оси. При необходимости остановить лоток в любом положении достаточно рукоятку установить в вертикальное положение. Чтобы опустить лоток – рукоятку повернуть влево.
