Машина натирочная марки H-4M

Машина натирочная марки H-4M (рис.1) предназначена для дополнительной обработки теста непосредственно после замеса при изготовлении бараночных изделий. Применяется на предприятиях хлебопекарной промышленности.

Изготовляется по категории 4 по ГОСТ 15150-69 в климатических исполнениях: УХЛ - для внутреннего рынка и для экспорта в страны с умеренным климатом; Т - для экспорта в страны с тропическим климатом.

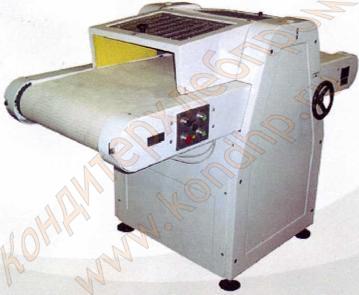

Рис. 1. Машина натирочная марки Н-4М

Техническая характеристика

Производительность, кг/ч 600

Масса тестовой заготовки, кг, не более 10

Диапазон регулирования толщины тестовой

заготовки, мм . 20...60

Ширина рабочей ленты, мм 600

Скорость движения рабочей ленты, м/с 0,25

Установленная мощность, кВт 1,1

Габаритные размеры, мм .......... 1800x850x1190

Масса, кг 520

ОПИСАНИЕ КОНСТРУКЦИИ И ПРИНЦИП РАБОТЫ

Машина натирочная марки Н-4М (рис.2) состоит из станины 10, ленточного транспортера 3, прокатывающих валков - верхнего рифленого 8 и нижнего гладкого 9, помещенного под лентой транспортера, боковин 7 и электрооборудования 4.

На боковинах закреплены приводной и натяжной барабаны ленточного транспортера.

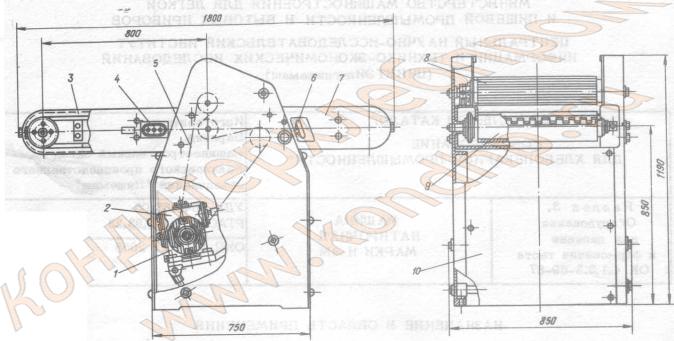

Рис.2. Общий вид машины натирочной марки Н-4М

Прокатывающие валки и транспортер приводятся во вращение от электродвигателя 1 через редуктор 2 с помощью цепной передачи 5. Зазор между прокатывающими валками регулируют вручную маховичком 6.

При прокатке кусок теста массой не более 10 кг помещается на транспортерную ленту и пропускается несколько раз вперед и назад между валками. После каждого прохода теста зазоры между валками уменьшаются, и происходит уплотнение теста. Направление движения ленты транспортера и валков меняется с помощью реверсивного магнитного пускателя, переключающего электродвигатель на прямой и обратный ходы.
