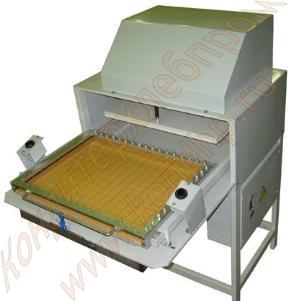

Машина для продольно-поперечной струнной резки пластов кондитерской массы типа "Птичье молоко", "Суфле", "Москва" на корпуса конфет

Машина для резки конфет типа "Птичье молоко" предназначена для механизированной резки пластов конфетной массы типа "Птичье молоко", "Суфле", "Москва" на заготовки, используемые в дальнейшем как корпуса конфет. Резка пласта производится струнами, в продольном и поперечном направлениях одновременно.

Устройство и принцип работы:

Предварительно охлажденные пласты конфетной массы, которые уложены на специальные полистирольные подложки, из зоны выстойки, на тележках-этажерках, подают к машине. Конфетный пласт с подложки укладывают на струнный резак верхней плоскостью вниз, а парафинированной бумагой вверх. Струнный резак с пластом, по направляющим, устанавливают под нажимную плиту, а подложку, на которой был конфетный пласт, устанавливают под резак. После включения машины, нажимная плита продавливает пласт через струнный резак. Готовые корпуса конфет опускаются на лоток, а нажимная плита под действием пружин идет вверх и автоматически останавливается в верхнем положении. Затем струнный резак и лоток с готовыми корпусами выдвигают по направляющим и убирают парафинированную бумагу. Лоток с готовыми корпусами конфет кладут на кронштейн тележки-этажерки и т.д. Остающаяся после порезки обрезь собирается в поддон. Далее заполненные тележки-этажерки подкатывают на линию глазирования.

Примечания:

Струнный резак машины - быстросъёмный и его легко заменить на дополнительный. Это позволяет, в случае необходимости, быстро осуществить переналадку машины под выпуск корпусов конфет с другими размерами. Размеры прорезаемого на машине пласта конфетной массы могут варьироваться в соответствии с техническим заданием Заказчика. Машина проста в эксплуатации, обеспечивает чистый и ровный срез конфетной массы, не требует ремонта.

Технические характеристики:


1.	Производительность, кг/час	до 200
2.	Время резки пласта, с	2
3.	Мощность привода, кВт.	0.37
4.	Габариты прорезаемого пласта, мм	485 х 340 х 25 max
5.	Габариты корпуса конфеты на выходе, мм	39 х 19 х 25 max

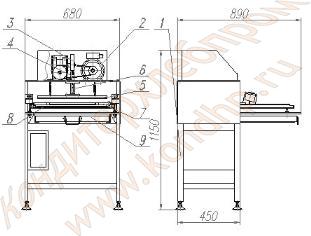

6.	Габариты машины, мм	680 х 890 х 1150
7.	Масса, кг	130
