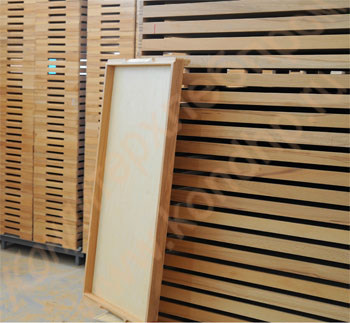

Лотки деревянные для формования ячеек матриц в крахмале при отливке желейных, ликерных, помадных конфет (аналог Starch tray, «Treiber», Германия) на машинах ШОЛ, ЦФ-1, ЦФ-2

Изготавливаются под могульную линию Заказчика:

• WDS (Winkler und Dünnebier Süßwarenmaschinen GmbH);
• NID Sydney, Australia;
• отливочные машины ШОЛ, ЦФ-1, ЦФ-2 и другие.

Срок изготовления 1 месяц.
Материал – древесина бука.

Гарантия изготовителя – 1 год.
Гарантийные обязательства распространяются:

• изменение геометрии лотка
• разрушение клеевых швов

Первую партию, ПРОБНУЮ, по желанию заказчика, можем поставить минимальным количеством - 387 лотков. (Количество высчитано таким образом, чтобы лотки укладывались в 1 паллету.)
Когда пробная партия проходит «обкатку» в линиях с различными скоростями, в течение нескольких циклов, мы готовы произвести такое количество лотков, которое заявит Заказчик.

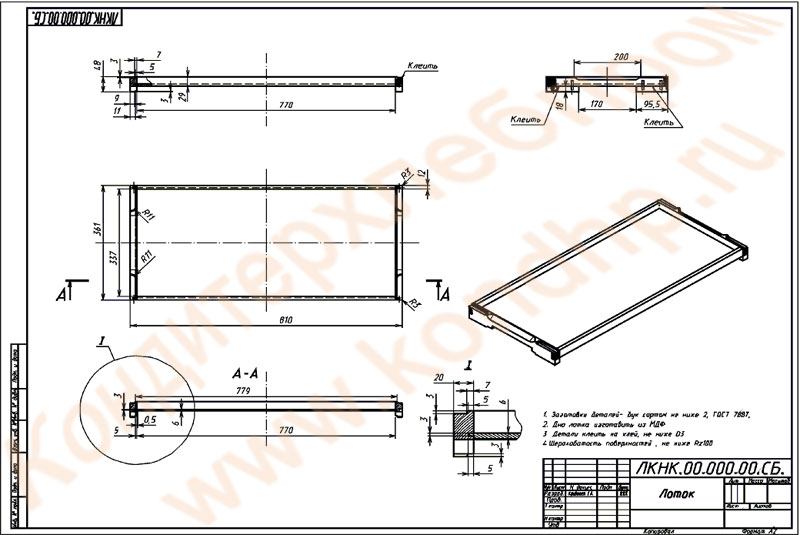

Техническая спецификация.

1.1. Используемые материалы.
Лоток (корпус и опоры) изготовлен из цельной древесины бука (Fagus sylvatica), ГОСТ 7897. Волокна древесины в заготовках должны быть расположены вдоль длинной стороны лотка. Заготовки из массива древесины, применяемые для изготовления лотков, не имеют таких дефектов как:

• сучки;
• червоточины
• грибные окрасы (синева, плесень, побурение);
• трещины;
• вырывы волокон;
• дефекты обработки поверхности (волнистости, ворсистости, мшистости);
• шпатлевания дефектных мест.

1.2. Материал дна выбирается по согласованию с Заказчиком:

• HDF (ДВП высокой плотности) ТУ 5536-003-50113531-2005;
• МДФ ТУ 5536-007-44779728-03, ГОСТ 4598-86.
• Фанера березовая, ГОСТ 3916.1-96, марки ФСФ (повышенной водостойкости), сорт II/II, Ш2 (шлифованная с двух сторон), класс эмиссии Е1;

1.3. Лоток проклеен по контору прилегания деталей. Сборка производится на водостойкий клей KLEIBERIT 303.1 Производитель: Германия, «KLEBCHEMIE M.G.Becker GmbH & Co. KG»,
Обладает максимальной влагостойкостью (D3 или D4 по DIN/EN 204) и температуростойкостью (WATT 91).
Сертифицированное качество склеивания D3, согласно нормы DIN EN 204: прочность склеивания соответствует требованиям группы нагрузки D3.

2. Соединения деталей и соединения дна с корпусом - герметичны (без зазоров).
Прочность соединений деталей из древесины и древесных материалов соответствует ГОСТ 9330-76.

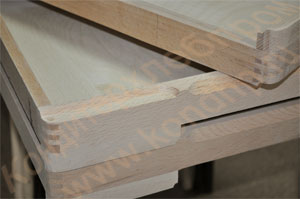

2.1. Соединение стенок лотка: боковой с торцевой – тройное (угловое ящичное):

• пазово-шиповой замок (на тройной шип прямой открытый, шаг шипа:6 мм);
• шкантовое (на шип круглый вставной, диаметр 5х30);
• на KLEIBERIT 303, склеивание под давлением.

2.2. Соединение корпуса с дном:

• соединение деталей по кромке - в четверть;
• KLEIBERIT 303 наносится по периметру дна, склеивание под давлением;

2.3. Соединение корпуса лотка с опорой (ножкой):

• на гладкую фугу;
• шкантовое (на шип круглый вставной, диаметр 8х30);
• KLEIBERIT 303, склеивание под давлением.

3. Устойчивое взаиморасположение в штабели по 45 лотков. Формовочные лотки четко встают один в другой, штабелируются, благодаря точному соблюдению геометрии.

4.1. Угловые соединения – скруглены.

4.2. Края лотка притуплены – фаска 1х 45°(снят 1 мм до угла в 45°).

4.3. Шероховатость поверхности древесины Rz100.

4.4. Поверхности лотка не имеют защитного или защитно-декоративного покрытия.

5. 1. Условия эксплуатации:
температура воздуха в помещении: 10°С - 35°С,
относительная влажность: 45% - 75%,
температура крахмала: 10°C - 35°С,
относительная влажность крахмала: 5% - 15%.

5.2. Условия хранения:
(применять "сухое хранение" в связи с используемыми материалами, в соответствии с ГОСТ 20022.1-90) закрытые помещения,
температуре воздуха в помещении: +5°С - +30°С,
относительной влажностью: 45% - 65%,
вдали от открытых окон, труб отопления и сырых стен.

Комментарий по клею.

Группа нагрузок	Описание групп нагружаемости (нагрузок).
D4	В помещении, с частым сильным воздействием стекающей водой или конденсатом; для наружного применения, с защитой от погодных воздействий, однако с определённой защитой поверхности.
D3	В помещении, с частым кратковременным воздействием стекающей водой или конденсатом и/или долговременным воздействием высокой внешней влажностью воздуха с защитой от погодных воздействий

• Немецкая Инженерная Норма (норма DIN/ EN204) устанавливает единый порядок распределения клеящих веществ по группам нагружаемости (нагрузок): от D1 до D4.
• Разработана в Центре Европейских норм/технический центр 103 „Клеящие вещества для древесины и деревосодержащих материалов», действует: Бельгия, Дания, Германия, Финляндия, Франция, Греция, Ирландия, Исландия, Италия, Люксембург, Голландия, Норвегия, Австрия, Португалия, Швеция, Швейцария, Испания и Объединённое Королевство.

В 2010г. формовочные лотки приняты инженерами немецкого концерна Winkler und Dünnebier Süßwarenmaschinen GmbH.
