Линия производства сухих кормов для животных производителностью 800 кг/час с фасовкой продукта

Коммерческое предложение
Представляем Вашему вниманию коммерческое предложение на поставку экструзионной линии, согласно Вашему запросу:

Наименование	Характеристика	Кол-во	Сумма, с НДС (у.е)	Страна-производитель
Линия для производства кормов для животных с экструдерами FE 85 и электрической печью + упаковочное оборудование от 100гр-50 кг	Производительность 800 кг/ч	1	236490 USD	Китай

Стоимость с учетом НДС 18%, таможенной очистки и доставки до склада в г. Санкт-Петербург

1) Условия оплаты: 30% - предоплата; 40% - по готовности оборудования на заводе изготовителя; 30% - перед отгрузкой оборудования Заказчику со склада в Санкт-Петербурге.
Оплата по курсу ЦБ на день платежа + 0.5%.

2) Срок поставки:
Срок изготовления: 30-35 дней с момента оплаты (без учета праздничных дней).
Срок доставки – 60-80 дней.

3) Гарантии:

• На механические части: 12 месяцев, (но не более чем 7 000 рабочих часов от даты поставки), однако не более чем 14 месяцев от даты отгрузочных документов.
• На электрические части: 6 месяцев.
• Гарантия распространяется на бесплатную замену дефектных частей.

4) Стандарты безопасности: Всё оборудование соответствует стандартам безопасности СЕ.

5) Упаковка оборудования: деревянный ящик

6) Данное предложение не является публичной офертой.

7) Все фотографии в данном коммерческом предложении, являются ознакомительными. Цвет и форма оборудования может быть изменена. Окончательные характеристики оборудования оговариваются в контракте.

8) Предложение действительно: в течение 2-х месяцев.
  Линия для производства кормов для животных 800 кг/ч
Страна-производитель Китай




Состав линии

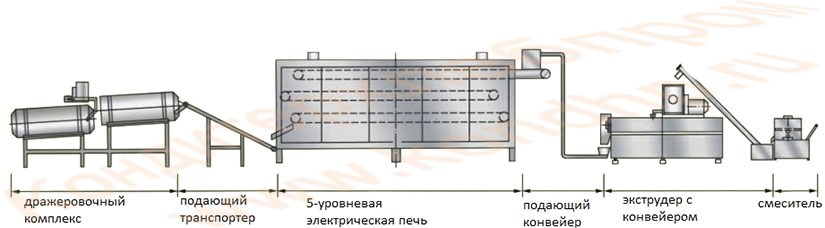

【1】 Смеситель сухих компонентов 【2】Двухшнековый экструдер с двухшнековым загрузчиком-конвейером【3】подающий конвейер 【4】5-уровневая электрическая печь сушильная【5】Подающий транспортер 【6】 Дражеровочный комплекс (для распыления доп.ингредиентов),с двумя барабанами и распылителем масла
Примеры изделий (при замене матрицы получаем форму изделия по требованию)


No	Название	Технология

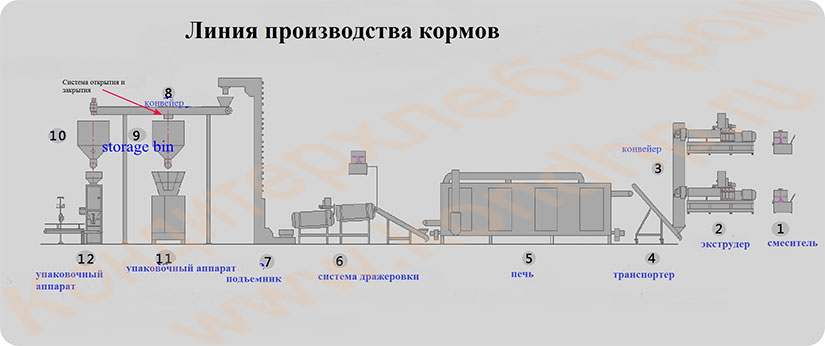

1	Линия производства кормов	Смеситель→ Загрузчик→ Экструдер двухшнековый→ Пневмотранспортер→   Сушильная печь→ Дражеровочная система→ охлаждающий конвейер→ упаковочные аппараты

Прайс:


	Наименование, модель	Количество
Линия для производства кормов для животных 800кг/ч	Смеситель	1
	Двухшнековый конвейер для экструдера	1
	Двухшнековый экструдер FE-90 Или Двухшнековый экструдер FE 85	1 2
	Конвейерная система для FE 85	1
	Пневмотранспортер	1
	7-уровневая сушильная печь газовая Или 7-уровневая сушильная печь электрическая	1 1
	Автоматическая дражеровочная станция с двумя барабанами, подъемником и распылителем	1
	Охлаждающий конвейер	1
	Фасовочно-упаковочный аппарат для дозировки от 10-50 кг	1
	Вертикальный мультиголовочный фасовочно-упаковочный аппарат	1

Описание
Линия производства кормов для животных изготавливает сухие высокопитательные корма легкоусваиваемой формы и привлекательного для животных вкуса в соответствие с потребностями рынка продуктов для животных. На линии экструдируются корма с любыми нужными клиентами формами - косточки, палочки, звездочки и т.д. Произведенный продукт не только полностью удовлетворяет потребности животных в жирах, белках и витаминах, но и обладает структурой для поддержания здоровой гигиены рта и зубов животных.

Характеристики:

1.Линия изготовлена из высококачественной нержавеющей стали.
2.Основной двигатель Siemens ; Delta частотный преобразователь ; ABB электрические компоненты
3.Напряжение :380В/50Гц 3Фазы либо в соответствие с требованиями клиента
  Описание состава линии

Смеситель



Оборудование используется для смешивания муки, зернового сырья,как первоначальный этап в технологической линии производства. Современная конструкция аппарата для быстрого и равномерного перемешивания сырья с водой и добавочными ингредиентами.

Время перемешивания 3-5 мин при полной загрузке
Загрузка: 50 кг/бункер
Общая мощность : 5 кВт
Размеры бункера :600x640мм

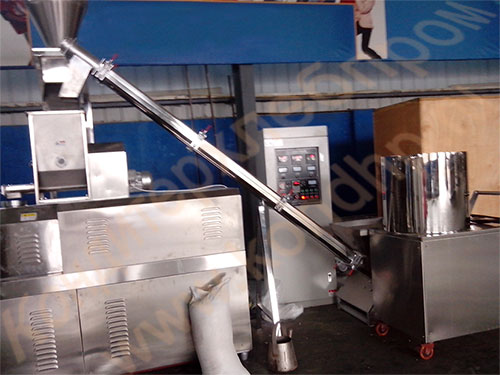

Двухшнековый конвейер-загрузчик для экструдера



Двухшнековый конвейер –загрузчик используется для транспортировки продукта от смесителя к загрузочному бункеру экструдера, легко моется и чистится, для непрерывной работы линии ,подходит для перемещения продукции с высоким влагосодержанием без прилипания к ленте конвейера, улучшенная работа по сравнению с одношнековым конвейером.

Мощность :1,1 кВт

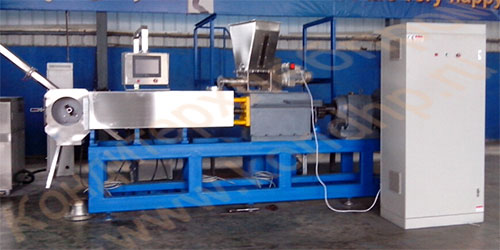

FE85-II Двухшнековый экструдер



Оборудование сконструировано на основе двухшнековой технологии и прямой передачи вместо ременной передачи. Оборудование содержит экструзионную систему, систему трансмиссии, подачи материала, систему нарезки и управления и контроля. Частотное управления электрическим мотором регулируется преобразователем. Основные функции это экструзирование и взрыв продукта. Автоматический экструдер прост в управлении, имеет надежную конструкцию и стабильность в работе.

Основные черты – частотное регулирование скорости для обеспечения экономной и безопасной работы аппарата.

*Аппарат изготовлен из легированной стали ,шнек изготовлен из износостойкого материала, легко меняется и чистится.
*Система автоматической смазки, для стабильной работы трансмиссии.
*Визуальная система автоматического контроля температуры, для более точного и детального контроля .
*Шнек имеет систему самоочистки, при остановке работы, нет необходимость демонтажа оборудования.
*PLC система контроля.

Основной двигатель :55 кВт
Мощность: 78 кВт
Производительность :400-500 кг/ч
Габариты :4.2x1.2x3м

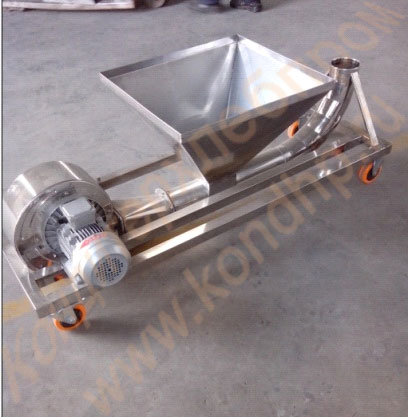

Транспортер-подъемник подающий



Для транспортировки продукта между модульно подключаемыми аппаратами. На колесиках, мобильно передвигается
Мощность: 1.1 кВт
Диаметр труб：132мм

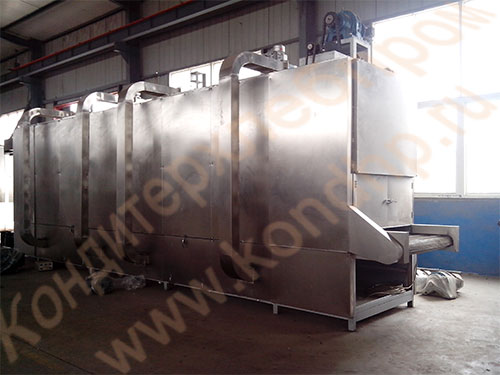

7-уровневая сушильная печь 12 м длиной

Продукты после экструдера имеют высокую влажность, необходимое высушивание корма в сушильной печи. Данный аппарат специально сконструирован для сушки таких продуктов.
Время и температура сушки регулируется, эффект высушивания полностью удовлетворяет требования технологии.



Электрический тип:

*PLC система контроля, можно установить сроки удаления влаги.
*2 набора двигателя привода для управления движущейся сеткой конвейера.
*2 шт вентиляторов для удаления влаги.
*4 шт вентиляторов циркуляции горячего воздуха.
*Ширина сетчатого конвейера 1.2м.
*Общая мощность :180 кВт
Производительность :800-1000 кг/ч
Габариты :13x1.6x3.5м

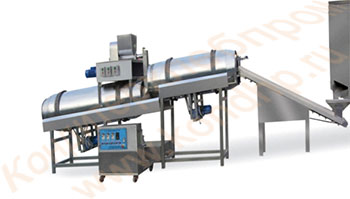

Дражеровочная станция с двумя барабанами, подъемником



Продукты:

Система дражерования используется для глазирования дополнительными ингредиентами ,покрытия сахаром, маслом и другими специями для широкого спектра экструзионных и обжаренных продуктов.
Основные характеристики:

1.Продукт с помощью подъемного устройства доставляется в аппарат где при вращении в барабане происходит покрытие специями.
2.Система количественного контроля распределения ингредиентов для распределения добавок соответственно технологии.
3.С помощью вращающейся конструкции аппарата покрытие специями и добавками для любой, даже самой сложной формы продукта.
4.В состав машины входит распылитель специй, вращающийся барабан и подъемник. Аппарат сконструирован для полного и равномерного покрытия ингредиентами продукции, машина мобильна и без труда транспортируется, скорость вращения регулируется.

Мощность устройства распыления 0.37 кВт
Мощность вращающегося устройства 0.37 кВт
Габаритные размеры :2.8x0.86x1.6м

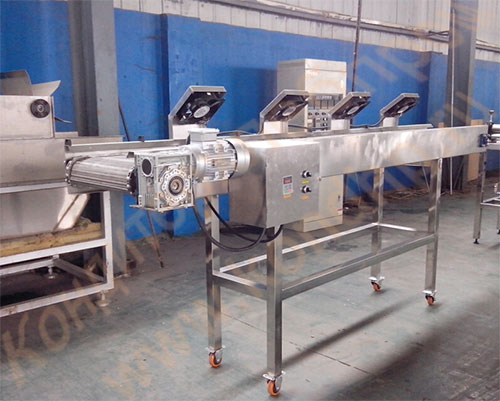

Конвейер и система охлаждения



Функция: для охлаждения снэковой продукции в соответствие с производительностью и заданным содержанием влаги в конечном продукте.
Конвейер проектируется в соответствие с требованиями клиента
Длина конвейера 5м с 4 шт вентиляторов.
Общая мощность :0.75 кВт.

Вертикальный мультиголовочный фасовочно-упаковочный аппарат

Страна-производитель Китай
Аппарат изготовлен из нержавеющей стали



Скорость упаковывания : 60шт/мин(макс)
Размер упаковки:50-300 мм (Д)
60-200мм (Ш)
Вместимость : 150-1300 мл
Толщина пленки : 0.04-0.08 мм
Напряжение:2.2 кВт/220В 50-60Гц
Пленка макс: 420 мм
Вес : 1200 кг

І. Конструкция аппарата
1) Корпус аппарата
2) Z тип подъемник: Используется для загрузки продукта к мультиголовочному дозатору , с его помощью контролируется старт и стоп подачи продукта.
3) 10-головочный дозатор – для точного и качественного дозирования продукции.
4) Виброустойчивое основание для дозатора
5) Платформа
6) Конвейер для отвода готового упакованного продукта





1 FE 398 Вертикальный упаковочный аппарат



Применение
Подходит для упаковывания с высокой точностью широкого спектра продукции, в том числе хрупких товаров, таких как экструдированные снеки, хрустящие чипсы, картофельные чипсы, кондитерские и мучные изделия, орехи, сухофрукты, пельмени, корма для животных и т.д.

2 FE 398 Мультиголовочный 10-струйный программируемый дозатор



Описание
Подходит для взвешивания и дозирования таких продуктов как зерновые, чипсы, неправильной формы продукты, кондитерские изделия, семечки, сухофрукты, орехи, желе, конфеты, замороженные пельмени, шоколадные изделия, снеки, корма для животных , и многие другие.

3 Z тип подъемник



Описание
Подходит для транспортировки продукции перед дозированием и упаковкой
Высота подъема 3.3-10 м (по запросу клиента)
Изготовлен из нержавеющей стали и пищевого пластика в соответствие с используемой продукцией

4 Конвейер для продукта



5 Рабочая платформа

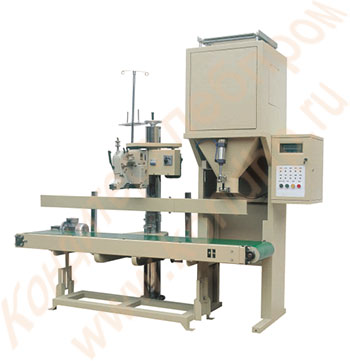

Упаковочный аппарат с транспортером



Аппарат используется для упаковки корма для животных и других сыпучих продуктов.
Производительность 250 -400 упак / ч
Диапазон дозировки – 10-50 кг
Мощность 380 В / 50 Гц 3 фазное
Углеродистая сталь, части контактирующие с продуктов, изготовлены из нержавеющей стали.
Точность дозирования: 0.1%F.S(±10гр)
