ФИЛЬТР-РАЗГРУЗИТЕЛЬ МАРКИ М-104

Фильтр-разгрузитепь марки М-104 (рис.1) предназначен для разделения аэрозольной смеси муки и воздуха на составные части.
Применяется на предприятиях хлебопекарной промышленности.
Изготовляется по категории 4 по ГОСТ 15150-69 в климатических исполнениях: УХ Л - для внутреннего рынка и для экспорта в страны с умеренным климатом; Т - для экспорта в страны с тропическим климатом.

Техническая характеристика

Пропускная способность фильтра (по воздуху), м /ч	50...75
Площадь фильтрующей поверхности, м2	0,33
Габаритные размеры, мм	690x470x715
Масса, кг	19,2

ОПИСАНИЕ КОНСТРУКЦИИ И ПРИНЦИП РАБОТЫ

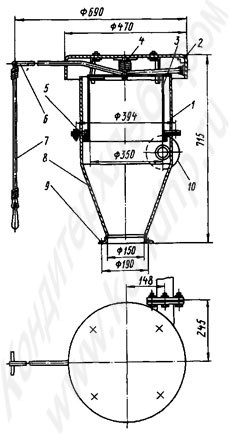

Фильтр-разгрузитель марки М-104 (рис.2) состоит из цилиндра 1, крышки 2, фильтрующего стакана 3, пружины 4, фланца 5, рычага 6 с тросом 7.
В отличие от фильтра воздушного марки М-102 фильтр-разгрузитель марки М-104 оснащен конусом 8, фланцем 9 и боковым патрубком 10.
Фильтр-разгрузитель присоединяется к приемнику-просеивателю, распределительному шнеку или тестовому агрегату фланцем, а боковым патрубком - к мукопроводу и работает следующим образом: поступающая в фильтр воздушно-мучная смесь попадает в фильтрующий стакан, в котором мука задерживается фильтрующей тканью, а воздух уходит в атмосферу. Очистка фильтрующего стакана осуществляется с помощью троса и рычага периодическим встряхиванием. При эксплуатации необходимо следить за состоянием поверхности фильтрующего стакана и плотностью присоединения фланцев.
