Дежеподъемоопрокидыватель цепной ДПО-330
Предназначен для подъема и опрокидывания подкатных деж объемом 330 литров и других объемов: 200 литров, 250 литров.
Возможно изготовление данной единицы оборудования, согласно параметров ТЗ (технического задания) Заказчика.
Технические характеристики
| Грузоподъемность, кг | до 500 |
| Тип используемых деж | Т1-ХТ2Д |
| Объем дежи, литров | 330 |
| Высота подъема (расстояние от нижней кромки опрокинутой дежи до пола), макс. до, мм | 6000 |
| Угол порота дежи при опрокидывании, град | 100 |
| Время подъема/опускания дежи. не более, сек | 80/80 |
| Мощность. не более, кВт | 1.5 |
| Масса, не более, кг | 750 |
| Материал - сталь конструкционная с покрытием наружных поверхностей | |

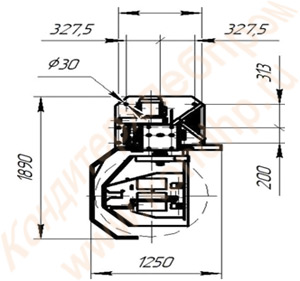

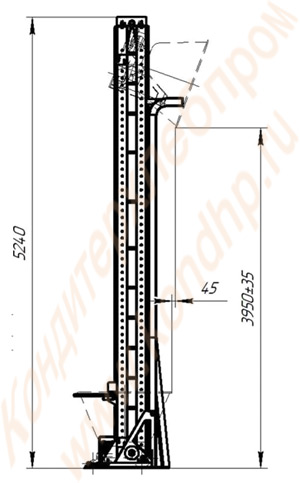

Принцип работы

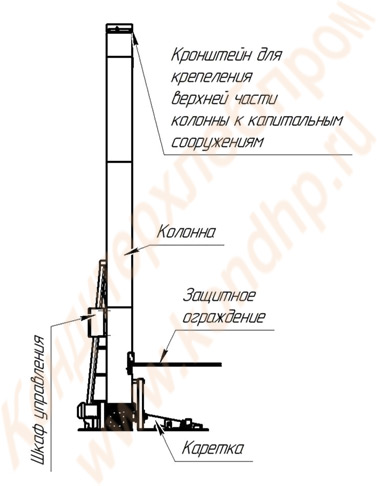

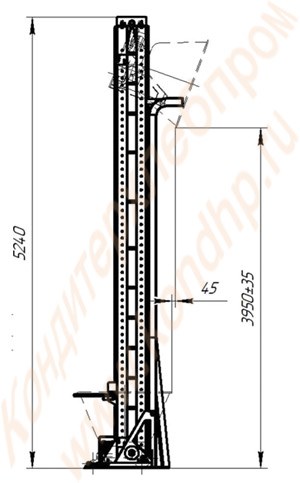

Дежеподъемоопрокидыватель состоит из колонны коробчатого сечения, на основании которой закреплены редуктор с приводным валом, а в верхней части - ведомые валы с натяжным устройством. Ведомые валы установлены подвижно для регулировки натяжения тяговых цепей. На валах установлены двухрядные звездочки. Внутри колонны, огибая звездочки на валах, проходят две двухрядных тяговых цепи, замкнутые в кольцо.
Внутри колонны установлены направляющие. К цепям закреплена тележка, опирающаяся на направляющие. К тележке шарнирно закреплена каретка, в верхней части которой на оси установлен ролик, обеспечивающий ее поворот. К боковой поверхности колонны закреплена Г-образная направляющая, по которой движется ролик каретки.
Привод установлен в нижней части колонны и представляет собой электродвигатель, соединенный с редуктором через ременную передачу, которая закрыта кожухом.
На стойке шарнирно установлено ограждение рабочей зоны. Ограждение имеет концевой выключатель, отключающий привод дежеподъемника при открывании ограждения.
Боковые поверхности колонны закрыты обшивкой.
Пульт управления дежеподъемника закреплен на колонне.
В верхней и нижней частях колонны закреплены концевые выключатели, останавливающие привод, при достижении каретки с дежой крайних положений, при подъеме и опускании соответственно. Работа дежеподъемника происходит следующим образом:
-Дежа накатывается на каретку;
-Дежа фиксируется от выкатывания при помощи запорного механизма (конструкция механизма зависит от типа используемых деж);
-Закрывается ограждение рабочей зоны, при этом срабатывает конечный выключатель, позволяющий включить привод;
-При нажатии кнопки «Вверх» на пульте управления вращение от редуктора передается ведущему валу, который приводит в движение тяговые цепи, которые сообщают движение тележке и каретке с дежой. Дежа поднимаются вверх, и опрокидываются над приемным бункером тестоделительной машины, промежуточным бункером или на стол для разделки;
-При этом в крайнем верхнем положении конечный выключатель отключает питание электродвигателя и привод останавливается;
-После опорожнения дежи включают привод кнопкой «Вниз», при этом привод начинается вращаться в обратную сторону, каретка с дежой возвращается в горизонтальное положение и опускается в крайнее нижнее положение, где при срабатывании конечного выключателя привод останавливается. Открывают ограждение, открывают запорный механизм дежи и выкатывают дежу. Далее цикл повторяется;
-Кнопка «Стоп» служит для остановки привода дежеподъемника при любом положении каретки.
